HD型濃相氣力輸送發送器系列為引進瑞典菲達公司、澳大利亞AB公司先進技術，適用于電廠粉煤灰、爐底渣、石灰石粉及水泥、水泥生料、礦粉、糧食等粒狀物 料的輸送。
HD型濃相氣力輸送發送器與同類產品及機械輸送相比較，具有以下優點：
1、灰氣比(混合比)高，輸灰管長度在200米內可達1：40—50以上。
2、工作壓力低(一般在0.1-0.2MPa)流速低。在提高輸送效率的同時，有效地減少了管道的磨損，降低了壓縮空氣耗量。
3、自動化程度高，操作簡單靈活，利用PLC控制對整個輸送過程實行全自動控制。
4、關鍵部件，如進料閥、發送器體、控制元件等壽命長，且按通用規范設計、互換性、通用性強。料位計、壓力變送器、電磁閥等主要元器件都采用進口件。
5、輸送管路布置靈活，能方便地實行集中、分散、大高度、長距離輸送。
6、由于在密封管道中輸送物料，可嚴格保證物料品質，使其不受潮、無粉塵污染、不受各種氣候影響，有利子生產和環境保護。
HD型濃相氣力輸送發送器主要技術參數
型號/參數 | HD0.6 | HD1.0 | HD1.5 | HD2.0 | HD2.5 | HD3.0 | HD5.0 |
發送器內徑（mm） | 800 | 1000 | 1200 | 1400 | 1400 | 1600 | 2000 |
總容積（m3） | 0.6 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 5.0 |
配用輸送管徑（mm） | DN80 | DN100-125 | DN100-150 | ||||
使用溫度（℃） | ≤200 | ||||||
輸送距離（m） | >1200 | ||||||
設計壓力（MPa） | 0.78 | ||||||
主要材質 | Q235-B | ||||||

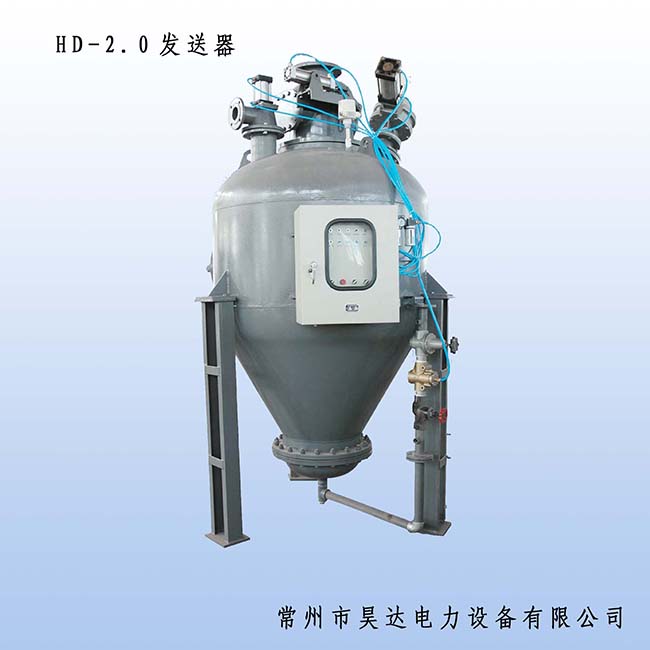

HD-2.0型濃相氣力輸送發送器外形圖
設備外形尺寸及接口尺寸表
型號/參數 | HD-0.6 | HD-1.0 | HD-1.5 | HD-2.0 | HD-2.5 | HD-3.0 | HD-5.0 |
A | ф816 | ф1020 | ф1220 | ф1420 | ф1420 | ф1624 | ф1028 |
B | M20X400 | M20X400 | M20X400 | M20X400 | M20X400 | M20X400 | M30X500 |
C | ф780 | ф1150 | ф1350 | ф1550 | ф1550 | ф1600 | ф2000 |
H | 2715 | 2900 | 3165 | 3315 | 3510 | 3760 | 4265 |
H1 | 2165 | 2415 | 2640 | 2700 | 2835 | 3120 | 3460 |
H2 | 1560 | 1710 | 1990 | 2002 | 2002 | 2300 | 2700 |
H3 | 1810 | 1980 | 1895 | 2000 | 2000 | 2260 | 2260 |
R | 360 | 395 | 430 | 450 | 450 | 500 | 550 |
a | DN200.PN1.0 | ||||||
b | DN80 | DN40 | DN40 | DN40 | DN40 | DN40 | DN40 |
c | DN40 | DN40 | DN40 | DN50 | DN50 | DN50 | DN50 |
d | DN40 | DN40 | DN40 | DN80 | DN80 | DN80 | DN80 |
